海灣火災自動報警系統整體布線通用接線技術要求
海灣消防火災自動報警系統接線施工需嚴格遵循GB 50166《火災自動報警系統施工及驗收標準》及海灣設備原廠技術規范，整體布線接線是系統穩定運行的基礎，所有施工環節需統一標準、規范工藝，杜絕接線隱患。本規范適用于海灣全系列火災報警控制器、現場探測設備、聯動設備的整體布線與基礎接線施工，是所有分項設備接線的通用準則。
在線材選型方面，海灣消防系統明確規定，信號總線統一采用ZR-RVS 2×1.5mm2多股銅芯絕緣雙絞阻燃軟導線，電源線采用ZR-RVS 2×2.5mm2阻燃雙絞線，高危場所、高層建筑需升級為WDZN低煙無鹵耐火線纜，保障火災場景下線路完好性。線材顏色需統一區分，信號總線常規采用紅藍雙色線，24V電源線采用紅黑雙色線，全程顏色一致，便于后期檢修排查。所有線纜銅芯純度需達標，無斷芯、氧化、破皮等缺陷，絕緣層耐壓強度滿足消防電氣施工標準。
管路敷設與線路隔離是接線施工的核心前置要求。系統所有傳輸線路必須采用金屬管、阻燃硬質塑料管或封閉式金屬線槽保護，嚴禁裸線敷設。不同電壓等級、不同電流類別的線路嚴禁同管敷設，報警信號總線、24V聯動電源線、消防直啟線、通訊線需分管路獨立布線，杜絕電磁干擾。同時，不同防火分區的報警線路不得穿入同一根管或同一線槽槽孔，避免火災跨區蔓延引發線路故障。管路敷設需遵循間距標準，管路無彎曲長度超30m、1個彎曲超20m、2個彎曲超10m、3個彎曲超8m時，必須增設專用接線盒，保證線路敷設順暢、接線便捷。

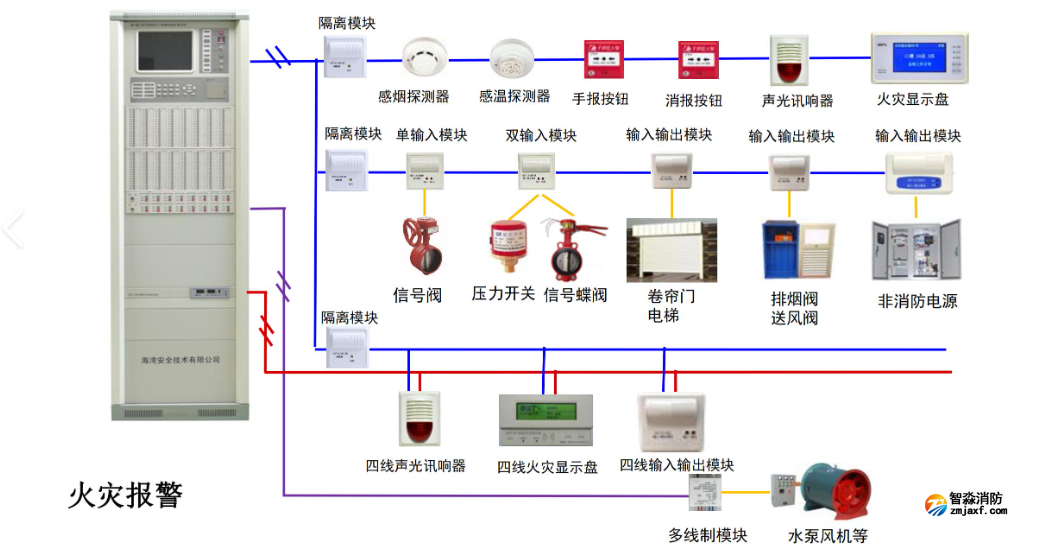

線路敷設工藝上，海灣系統總線采用樹形敷設方式，無需環形布線，但分支數量不宜過多，單回路敷設長度不宜超過1000m，回路環阻需控制在40Ω以內，線路過長時需增大線纜截面積或加裝回路中繼器，保障信號傳輸穩定。管內、線槽內導線嚴禁出現接頭、扭結、擠壓破損，所有線路接頭必須設置在專用接線盒內，采用焊接或端子壓接方式連接，絕緣包裹嚴密牢固。線纜敷設完成后需預留合理余量，設備端預留15-20cm余量，控制柜端預留30-50cm余量，便于設備安裝、調試與后期維修。
接線基礎工藝要求嚴格，所有導線剝線時不得損傷銅芯，剝線長度適配端子規格，壓接緊實無松動、無虛接、無外露銅芯。控制柜內配線整齊有序，分層綁扎固定，無交叉纏繞，走線橫平豎直。所有接線端子一孔一線，嚴禁一孔多線、虛壓、漏壓，螺栓緊固力度適中，防止長期運行松動打火。接線完成后需統一粘貼線纜標簽，標注回路編號、設備類型、點位編號，標簽清晰耐久、統一規范。
線路檢測驗收是整體接線的收尾關鍵環節。接線施工完畢后，需使用兆歐表檢測線路絕緣電阻，線間、線對地絕緣電阻值不得小于20MΩ，搖動速度保持120r/min，讀取1分鐘穩定數值。同時用萬用表檢測回路環阻、線路通斷，排查短路、斷路、接地故障。嚴禁帶電接線、帶電改線，所有接線操作必須在設備斷電狀態下進行，檢測合格后方可接入設備調試，確保整個系統布線接線符合安全與運行標準。
