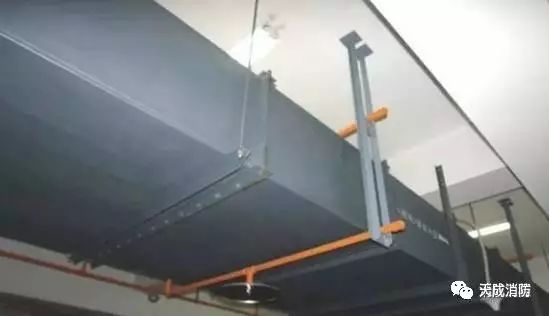

先看一個風管處噴淋安裝的工程實例：

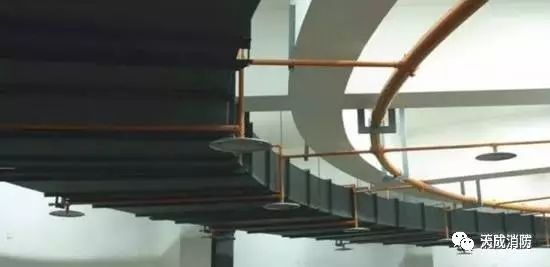

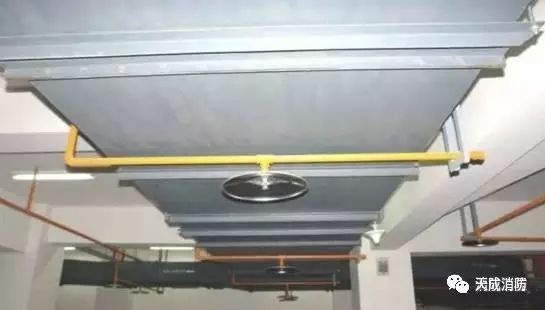

風管下噴淋管安裝的細部欣賞：

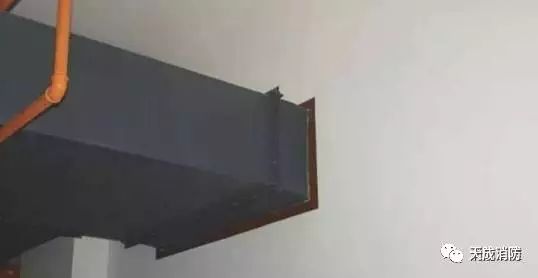

風管穿墻根部收口也值得一看哦：

【安裝要點】

一、在風管底部自動噴淋頭采取：自動噴淋系統未端支管與風管垂直交錯，將噴淋頭支管加長未端安裝堵頭安裝；自動噴淋系統未端支管與風管平行安裝時，將支管安裝在風管側面再增加分支管，分支管安裝同自動噴淋系統未端支管與風管垂直交錯安裝方法一 致。

二、所有未端噴淋頭支架安裝防晃固定支架。

三、采用統一支架制作形式，增加支架觀感。

圖例解釋，這樣才明了：

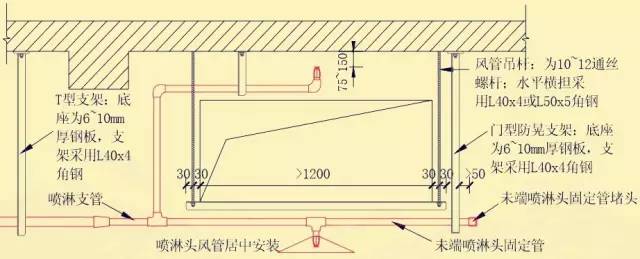

1、自動噴淋系統未端支管與風管垂直交錯，噴淋頭安裝方法：

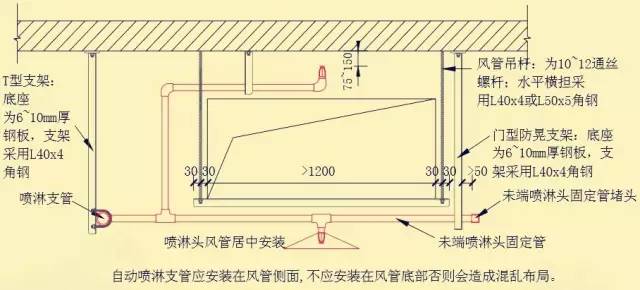

2、自動噴淋系統未端支管與風管平行安裝，噴淋頭安裝方法：

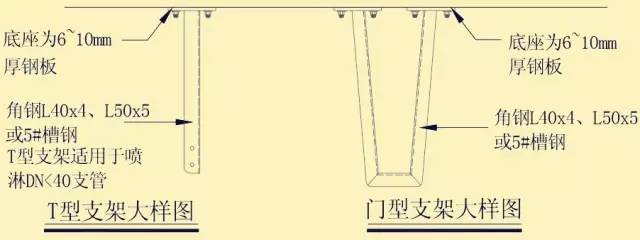

支架的制作與安裝：
